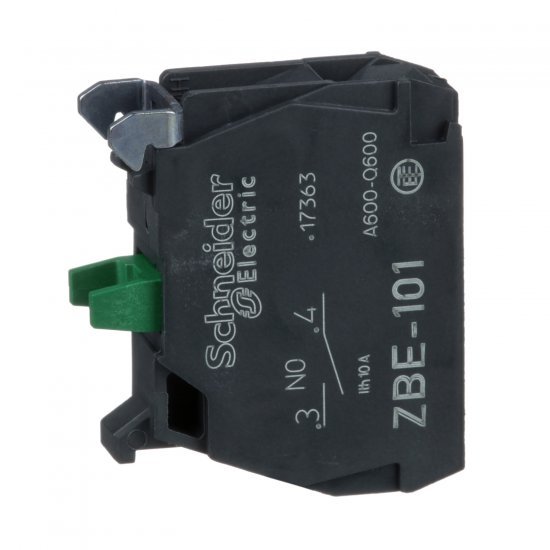

Контакт допълнителен НО за XB4 и XB5

КАТ. №ZBE101

Гама на продукта  -  Harmony XB5, Harmony XB4

Тип продукт или компонент  -  Контактен блок

Съкратено наименование на устройството - ZBE

Минимилано доставно количество - 5

Степен на защита IP - IP20 в съответствие с IEC 60529

Тип и състав на контактите  - 1 NO

Работа на контакта  -  Бавно спиране

Вид контактен блок -  Един

Продължително използване  - Стандартен контакт

Свързване - клеморед

Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник в съответствие с EN 60947-1

Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник в съответствие с EN 60947-1

Допълнителни устройства

Тегло на продукта  - 0,011 kg

Вкл при положителен сигнал  - Без

Работен цикъл - 2,6 mm (NO changing electrical state), 4,3 mm (Общо расцтояние)

Работен натиск - 2,3 N NO changing electrical state

Механична издръжливост - 10000000 цикъла

Затягащ момент -  0,8…1,2 N.m в съответствие с EN 60947-1

Вид глава на болт

Кръст Pozidriv No 1

Slotted Плосък Ø 4 mm

Slotted Плосък Ø 5.5 mm

Материал на контактите -  Сребърна сплав (Ag / Ni)

Защита от късо съединение  -  10 A Патронни предпазители gG в съответствие с EN/IEC 60947-5-1

Номинален термичен ток  -  10 A в съответствие с EN/IEC 60947-5-1

[Ue] Изолационно напрежение  -  600 V 3) в съответствие с EN 60947-1

[Uimp] Устойчивост на импулсно напрежение  -  6 kV в съответствие с EN 60947-1

Номинален работен ток

3 A при 240 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1

6 A при 120 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1

0,1 A при 600 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1

0,27 A при 250 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1

0,55 A при 125 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1

1,2 A при 600 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1

Електрическа устойчивост

1000000 цикъла, AC-15, 2 A при 230 V 3600 cyc/h 0,5 в съответствие с EN/IEC 60947-5-1 appendix C

1000000 цикъла, AC-15, 3 A при 120 V 3600 cyc/h 0,5 в съответствие с EN/IEC 60947-5-1 appendix C

1000000 цикъла, AC-15, 4 A при 24 V 3600 cyc/h 0,5 в съответствие с EN/IEC 60947-5-1 appendix C

1000000 цикъла, DC-13, 0,2 A при 110 V 3600 cyc/h 0,5 в съответствие с EN/IEC 60947-5-1 appendix C

1000000 цикъла, DC-13, 0,5 A при 24 V 3600 cyc/h 0,5 в съответствие с EN/IEC 60947-5-1 appendix C

Електрическа устойчивост

Λ < 10exp(-7), 1 mA В чиста околна среда в съответствие с EN/IEC 60947-5-4

Λ < 10exp(-8), 5 mA В чиста околна среда в съответствие с EN/IEC 60947-5-4

Монтаж на блок -  За преден монтаж

Код за съвместимост  -  ZBE

Околна среда

Защитни мерки - TH

Температура на околния въздух за складиране  -  -40…70 °C

Температура на околния въздух при работа  -  -40…70 °C

Стандарти

CSA C22.2 No 14

EN/IEC 60947-5-1

UL 508

EN/IEC 60947-1

JIS C8201-5-1

EN/IEC 60947-5-4

JIS C8201-1

Продуктови сертификати

CCC

UL

DNV

GL

RINA

GOST

LROS (Lloyds register of shipping)

BV

CSA

Устойчивост на вибрации - 5 gn 2…500 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар

30 gn 18 ms) за half sine wave acceleration в съответствие с IEC 60068-2-27

50 gn 11 ms) за half sine wave acceleration в съответствие с IEC 60068-2-27

Без живак  -  Да

Гаранция  -  18 месеца
