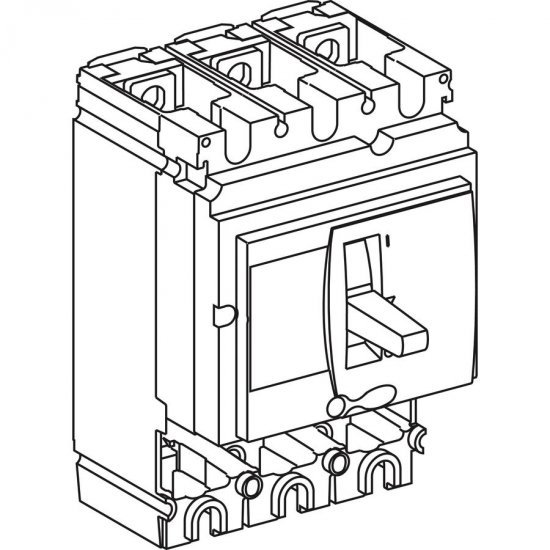

Автоматичен прекъсвач Compact 2P(3P) NSX100F

Автоматичен прекъсвач

ДЕТАЙЛНА ИНФОРМАЦИЯ:

• Обхват - Compact
• Гама на продукта - NSX100...250
• Тип продукт или компонент - Базова рамка
• Съкратено наименование на устройството - Compact NSX100F
• Приложение на устройството - Дистрибуция
• Име на прекъсвача - Compact NSX100F
• Описание на полюсите - 2P
• Тип на мрежата - AC
• Честотна мрежа - 50/60 Hz
• [In] номинален ток - 100 A при 40 °C
• [Ue] Изолационно напрежение - 800 V AC 50/60 Hz в съответствие с IEC 60947-2
• [Uimp] Устойчивост на импулсно напрежение - 8 kV в съответствие с IEC 60947-2
• [Ue] номинално работно напрежение - 690 V AC 50/60 Hz в съответствие с IEC 60947-2
• Изключвателна способност код - F
• Изключвателна способност -
• 10 kA при 600 V AC 50/60 Hz в съответствие с UL 508
• 25 kA при 480 V AC 50/60 Hz в съответствие с UL 508
• 85 kA при 240 V AC 50/60 Hz в съответствие с UL 508
• 22 kA Icu при 525 V AC 50/60 Hz в съответствие с IEC 60947-2
• 25 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2
• 35 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2
• 36 kA Icu при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2
• 8 kA Icu при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2
• 85 kA Icu при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2
• Работна изключвателна възможност -
• при 525 V AC 50/60 Hz в съответствие с IEC 60947-2
• при 440 V AC 50/60 Hz в съответствие с IEC 60947-2
• при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2
• при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2
• при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2
• при 500 V AC 50/60 Hz в съответствие с IEC 60947-2
• Възможност за изолация -
• Да в съответствие с EN 60947-2
• Да в съответствие с IEC 60947-2
• Категория за оползотворяване - Категория А
• Ниво на замърсяване - 3 в съответствие с IEC 60947-1
• Допълнителни устройства
• Тип на управление - Щифт
• Монтажен режим - Неподвижен/фиксиран
• Монтажна подпора - Заден капак
• Обърнати връзки - Преден
• Низходяща връзка - Преден
• Тип защита - Без защита
• Спомагателни контакти - Без
• Механична издръжливост - 50000 цикъла в съответствие с IEC 60947-2
• Електрическа устойчивост -
• 10000 цикъла 690 V AC 50/60 Hz In в съответствие с IEC 60947-2
• 20000 цикъла 690 V AC 50/60 Hz In/2 в съответствие с IEC 60947-2
• 30000 цикъла 440 V AC 50/60 Hz In в съответствие с IEC 60947-2
• 50000 цикъла 440 V AC 50/60 Hz In/2 в съответствие с IEC 60947-2
• Свързващи клеми - 35 mm
• Височина - 161 mm
• Широчина - 105 mm
• Дълбочина - 86 mm
• Околна среда
• Стандарти - IEC 60947-2, UL 508, EN 60947-2
• Продуктови сертификати - CSA,  UL
• Степен на защита IP - IP40 в съответствие с IEC 60529
• Степен на защита IK - IK07 в съответствие с IEC 62262
• Температура на околния въздух при работа - /-35…70 °C/
• Температура на околния въздух за складиране - /-55…85 °C/
• Без живак - Да
• Гаранция - Да
